Шкаф управления шахтной зерносушилкой

Шкаф управления шахтной зерносушилкой предназначен для зерносушилок модульного типа поточного действия применяемых средними и крупными сельскохозяйственными предприятиями. Шахтные зерносушилки применяются для сушки таких сельскохозяйственных культуры как  ячмень, пшеница, рапс, кукуруза, соя, подсолнечник. Шкаф управления предназначен для контроля и управления механизмами транспорта (транспортеры, шнеки, нории), вентиляторами сушки и охлаждения, а так же топочным блоком зерносушилки.  В зависимости от модификации шкаф управления комплектуется кнопочным управлением, кнопочным управлением с сенсорной панелью визуализации, кнопочным управлением с сенсорной панелью визуализации и пультом дистанционного управления диспетчера. Ниже представлено подробное описание каждой модификации.

Функционал

В зависимости от модели шкаф может управлять различным числом вентиляторов и горелок. Мощность периферийных устройств зависит от модели. Шкаф управления может управлять процессом сушки как в автоматическом режиме, так и в ручном; имеет возможность управлять по выбору прогрессивной горелкой или модуляционной. Шкаф кроме заводских имеет настраиваемые уставки по аварийным режимам, что позволяет адаптировать управление под конкретные условия. При возникновении неисправности, пожарном режиме, шкаф управления предупредит свето-звуковым сигналом оператора. Для удобства пользователя программное обеспечение (далее ПО) архивирует текущие показания и события в журнал событий, в том числе формируя графики по выбранным параметрам. ПО предоставляет пользователю возможность формирования групп, в зависимости от прав доступа, определять пароль входа для безопасности эксплуатации установки. В случае необходимости сервисного обслуживания или замены отдельных исполнительных устройств (вентиляторов, датчиков температуры) они могут быть выведены из работы без отключения всей установки и остановки технологического процесса.

Преимущества

- автоматический режим разгрузки зерна;
- управление скоростью подачи зерна и сушки;
- расширенное меню настроек с возможностью коррекций выбранных режимов;
- архивирование событий с возможностью записи на флеш карту;
- построение графиков температурных режимов;
- интерактивный сенсорный экран для визуализации процессов в реальном времени;
- модульный режим работы.

Технические характеристики

Наша компания предлагает большой набор модификаций шкафов управления для комплексов сушки зерна шахтного типа.

Шкаф управления может быть укомплектован:

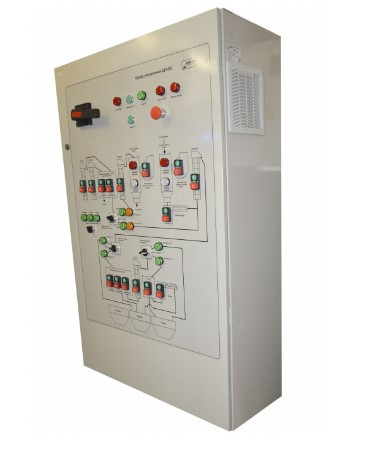

• кнопочной панелью управления

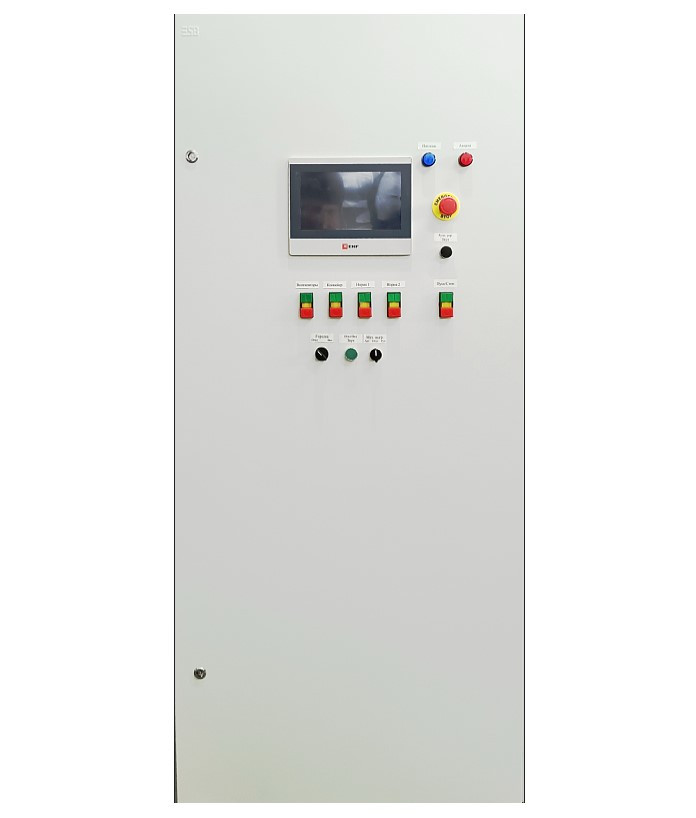

• сенсорной панелью управления

• SCADA системой управления

Для повышения удобства управления мы рекомендуем использовать кроме кнопочного управления сенсорный ЖКИ дисплей промышленного исполнения. Данное решения позволяет получить полный доступ к текущим процессам работающего комплекса. Сенсорная панель позволяет вывести данные о текущих значениях переменных, задавать настройки, выводить сообщения об авариях,  получать доступ к журналу событий, строить графики и т.д.

Для крупных комплексов рекомендуем использование SCADA систем позволяющих объединить управление над несколькими комплексами на одном автоматизированном месте оператора-диспетчера (далее АРМ оператора).

Основные серии шкавов управления
