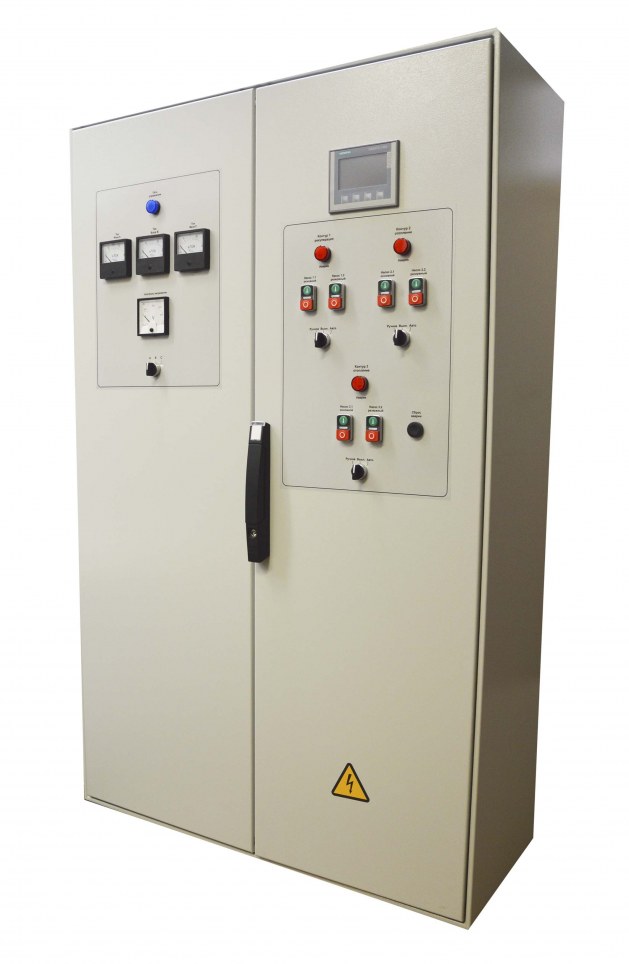

Шкаф управления насосами

Шкаф управления насосами (ШУН), предназначен для управления насосами в составе КНС, ЛОС. Шкаф управления содержит в своем составе программируемый контроллер/реле с блоками ввода вывода сигналов датчиков, устройства связи для осуществления диспетчеризации шкафа, кнопки и переключатели для управления процессом работы оборудования, кнопку аварийной остановки, устройства свето-звуковой сигнализации, силовые коммутационные аппараты (автоматические выключатели, контакторы/магнитные пускатели), приводную технику и непосредственно управляет исполнительными механизмами.

Технические характеристики

Наша компания предлагает большой набор модификаций шкафов управления для комплексов сушки зерна шахтного типа.

Шкаф управления может быть укомплектован:

• кнопочной панелью управления

• сенсорной панелью управления

• SCADA системой управления

Для повышения удобства управления мы рекомендуем использовать кроме кнопочного управления сенсорный ЖКИ дисплей промышленного исполнения. Данное решения позволяет получить полный доступ к текущим процессам работающего комплекса. Сенсорная панель позволяет вывести данные о текущих значениях переменных, задавать настройки, выводить сообщения об авариях,  получать доступ к журналу событий, строить графики и т.д.

Для крупных комплексов рекомендуем использование SCADA систем позволяющих объединить управление над несколькими комплексами на одном автоматизированном месте оператора-диспетчера (далее АРМ оператора).

Функции

Применение ШУН позволяет реализовать:

• переключение работы с основного на резервный насос по сигналам с датчика протока (перепада давления);

• переключение работы с одного насоса на другой по заданному временному графику для одинаковой их наработки;

• возможность работы как с циркуляционными насосами, так и с насосами на заполнение, осушение емкостей по показаниям от кондуктометрических датчиков уровня типа ДС;

• защиту насосов по превышению номинального тока потребляемого электродвигателем;

• ручное и автоматическое управление насосами;

• выдачу аварийного сигнала остановки насосов на внешнее устройство.

Основные серии шкафов управления
